Pick&Place Programm erstellen

Das folgende Kapitel enthält aufeinander aufbauende Varianten eines Pick&Place Programms:

  1. Pick&Place-Grundprogramm erstellen
  2. Erweiterung: Roboterbewegungen optimieren
  3. Erweiterung: Schleife hinzufügen
  4. Erweiterung: Eingabeparameter hinzufügen
  5. Erweiterung: Fallunterscheidung und Benutzerdialog hinzufügen

Lernziele

  • Greifen und Ablegen von Werkstücken
  • Roboterbewegungen parametrieren
  • Verwendung von Schleifen und Bedingungen
  • Verwendung von Eingabeparametern und Benutzerdialogen

Fehlermeldung bei Programmausführung

Falls einzelne Wegpunkte in den Programmen zu weit voneinander entfernt sind, kann der Roboter die Bewegung nicht mehr ausführen. Es kommt zu einer Fehlermeldung ("Command Error"). Dies kann behoben werden, indem Sie die Abstände zwischen den Wegpunkten verringern oder Zwischenpunkte einfügen.

Pick&Place-Grundprogramm erstellen

Video Tutorial

Schritt-für-Schritt Anleitung

  1. Gehen Sie in den Bereich Programme.

  2. Klicken Sie auf + Neues Programm und benennen Sie zunächst das Programm.

  3. Ziehen Sie einen Move Cartesian Funktionsblock in das Programm und benennen Sie diesen als "Homeposition".

  4. Parametrisieren Sie in diesem Funktionsblock die gewünschte Ausgangsposition mithilfe des Trajectory Wizards.

  5. Fügen Sie nun einen weiteren Move Cartesian Block hinzu und definieren Sie die folgenden beiden Wegpunkte:

    a) Die Anfahrposition über dem zu greifenden Werkstück.

    b) Die Greifposition direkt am Werkstück.

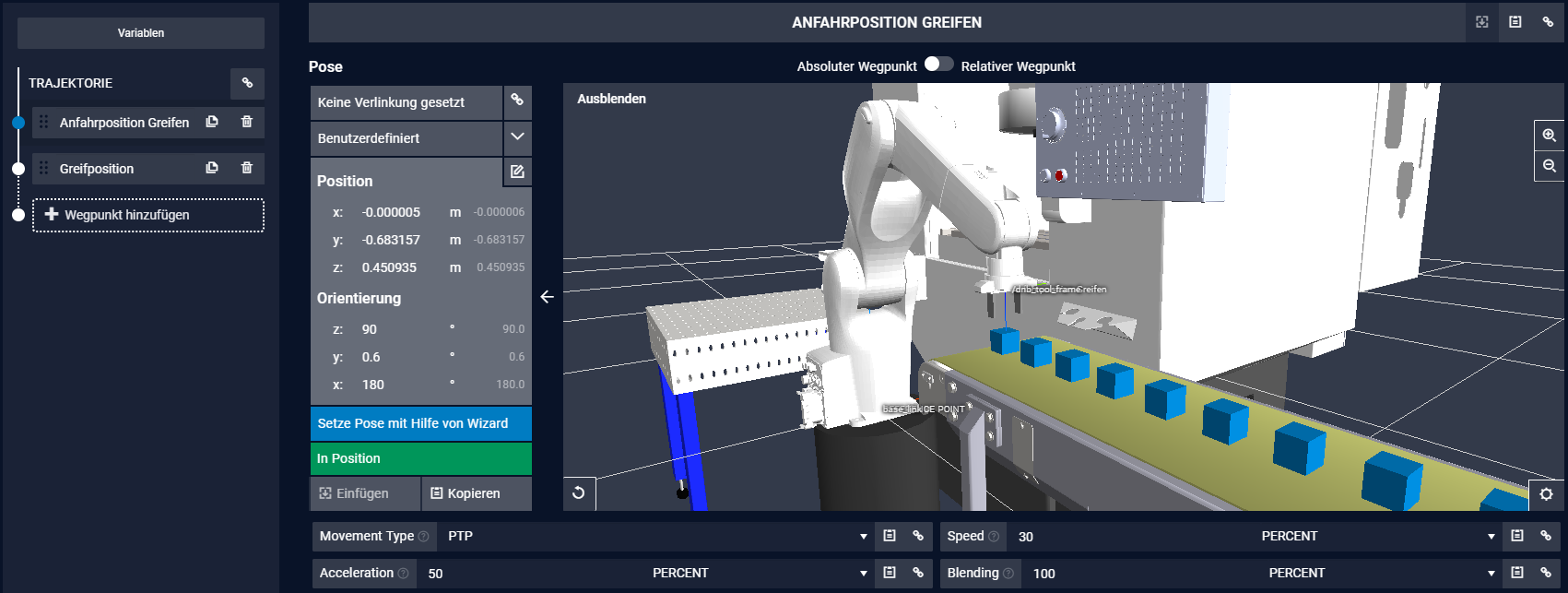

    Für die Anfahrposition kann dies z.B folgendermaßen aussehen: Programmübersicht

  6. Um das Werkstück zu greifen, ziehen Sie nun den Funktionsblock Simulator Gripper - Close in das Programm.

  7. Führen Sie das Programm aus, um im nächsten Schritt die Ablageposition mit dem Werkstück bestimmen zu können.

  8. Für die Ablageposition: Duplizieren Sie den letzten Move Cartesian Block und ziehen Sie ihn an das Programmende.

  9. Parametrieren Sie den Funktionsblock.

  10. Ersetzen Sie im Trajectory Wizard die Greifposition (2. Wegpunkt) mit dem 1. Anfahrpunkt für die Ablageposition. Dieser muss vor der Maschine liegen.

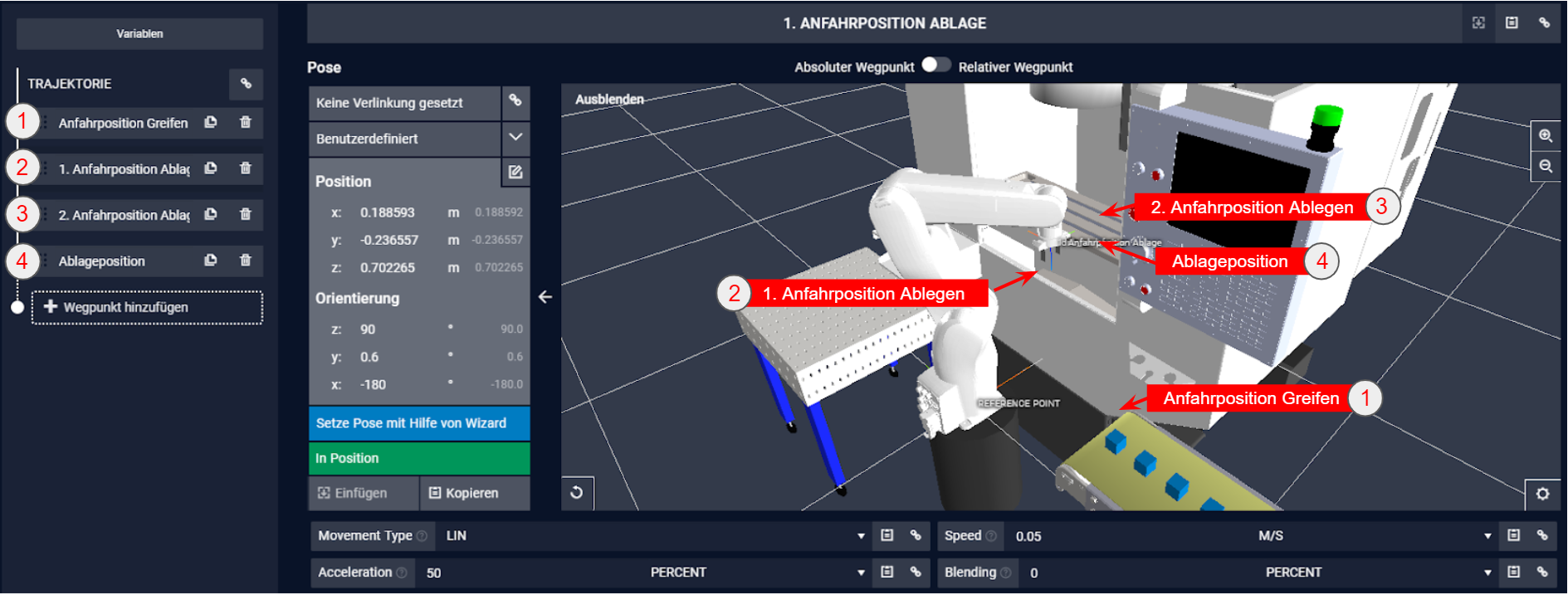

  11. Definieren Sie einen 2. Anfahrpunkt direkt über Ablagepunkt, sowie den Ablagepunkt selbst. Die Parametrisierung sieht des Blocks sieht nun wie folgt aus: Programmübersicht

  12. Ziehen Sie nun Simulator Gripper - Open in das Programm.

  13. Duplizieren Sie den vorherigen Move Cartesian Block und löschen die vorhandenen Wegpunkte bis auf die Anfahrpositionen.

  14. Tauschen Sie die beiden Anfahrpositionen um den Roboter aus der Maschine zu fahren.

  15. Kopieren Sie nun den Block Grundstellung aus Schritt 3, sodass der Roboter am Ende wieder dorthin zurückfährt.

  16. Fertig! Sie haben soeben Ihr erstes Pick&Place Programm erstellt.
    (Sie können das Programm hier herunterladen. Unter "Programmübersicht" → Aus Datei importieren können Sie externe Programme in drag&bot laden.)

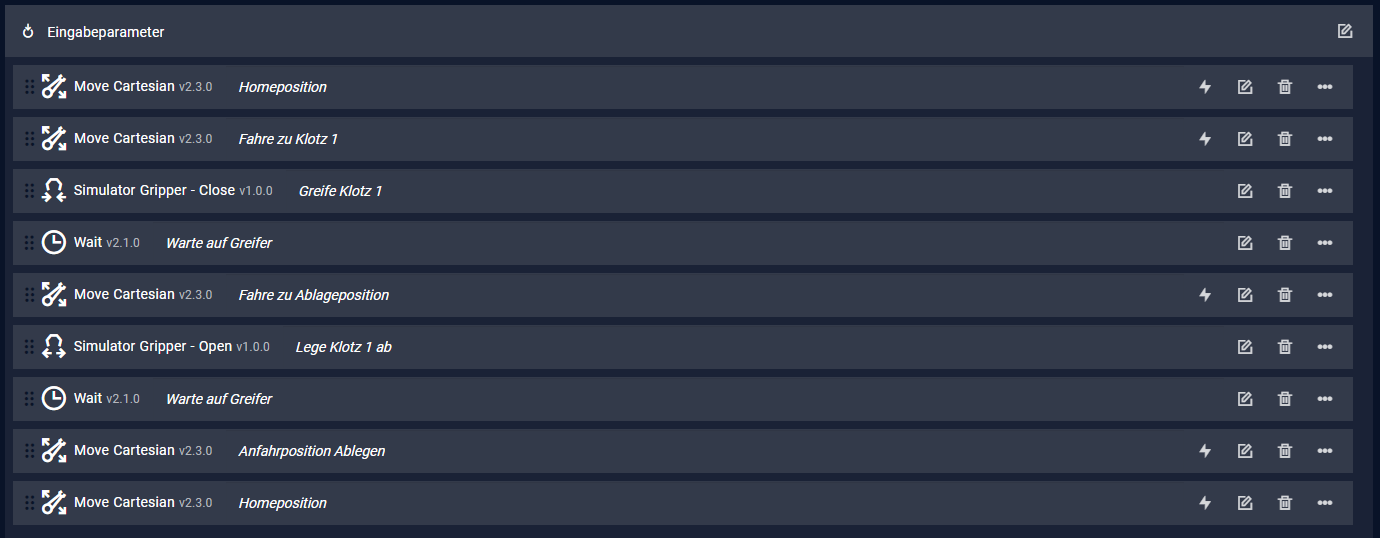

Programmübersicht

Weitere Informationen:

Grundstellung

Als Grundstellung bezeichnet man die Anfangs- und die Endposition eines Programms. Diese sollten gleich sein, damit ein Programm nach dem Beenden direkt wieder gestartet werden.
